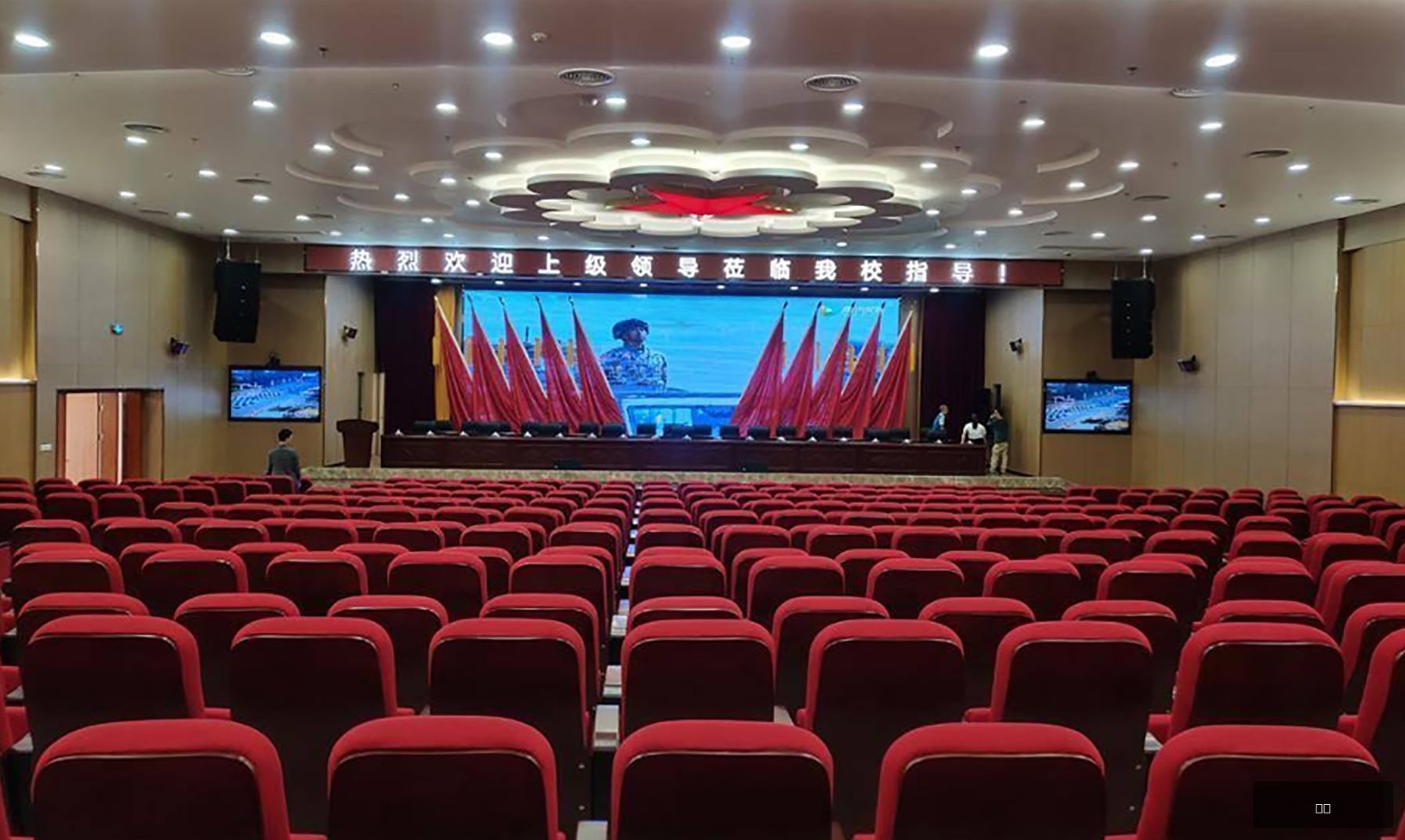

一、音响系统设计说明
二、基本系统构成(音视频总成大样图)
二、基本系统构成(音频信号流程图）
二、基本系统构成(音响接线图)
三、主要音响设备及技术性能
三、主要音响设备及技术性能
线阵音箱：宴会厅定制音箱，广泛应用于多功能厅，会议报告厅等
MA-208基本介绍基本介绍
1、二分频设计的紧凑型线性声源阵列音箱，完全按照线性声源新理论设计，
2、高频部分由一个灵敏度极高的高音驱动器配合专用声波修正模块组合而成，使得整个高频的波形偏离
角控制在极低的范围，有提升高频的上限耦全频率。
3、高频的垂直祖盖角度按照其偏离角设计准则设计成16度，有效解决了每个模块之间出现的干涉现象。
4、角度步进设置为0”、2”、4”6”、8”、10”、12”
5、中、低频部分由两只高灵敏度的单元驱动，两单元安装的距离非常小，使得其有效可用 的上限频率得到尽可能的延伸，同时也保证要水平覆盖角度内的频响保持相当好的一致性。6、采用内置电子分频，整体8 0hms的设计也为功放的配置提供极大的方便，只需要一台2通道的功放就可以驱动4只全频音箱。
7、音箱还配有快速吊挂系统，配套快速插销，能在极短时间内搭建出一整套阵列系统。
8、配合专业用的超低音音箱，适合用于各种厅堂的扩声，如:体育馆、多功能厅，宴会厅、报告会议室。
小型户外活动、大型室内扩音、大型室外演出等等场合。
电声参数
1、频率响应 70Hz-20KHz(±3dB)1watt@1m
2、灵敏度 97dB /W(lm)
3、声压级 127dB MAX
4、阻抗 8
5、额定功率600W Nominal
6、峰值功率2500W Peak
7、峰扩散角度-6dB 110”(H)x10”(V)
8、高音单元75芯钕磁高音x1
9、低音单元(钕磁 8”，52 mm VC)8寸低音52芯x2,
10、吊挂硬件 专业线阵吊挂
11、材质 高强度桦木夹板
12、表面处理 高强度黑金砂漆
13、颜色 黑色
14、尺寸(WxDxH): 711 x398 x253mm
三、主要音响设备及技术性能
线阵音箱：宴会厅定制音箱，广泛应用于多功能厅，会议报告厅等
MA-208W产品描述
产品描述
1、采用1只18寸超低音喇叭单元;
2、箱体采用18mm夹板制作，质量轻，耐磨喷漆处理，钢网内贴防尘网;
3、大面积倒相孔能有效降低失真度，低频力度更大。
4、结合线阵中高频使用，适用于:音乐酒吧，慢摇把，夜总会等，亦可用于高档会议室及多功能厅等
技术参数
1、频率响应:35Hz-150Hz(+3dB)1watt@1m
2、灵敏度:103dB /W(lm)
3、声压级(额定/峰值):133dB/136dB
4、阻抗:8Ω
5、额定功率：650W Nominal
6、峰值功率：2400W Peak
7、低音单元:18寸100芯低音x1
8、吊挂硬件：专业线阵吊挂
9、材质： 高强度桦木夹板
10、表面处理：高强度黑金砂漆
11、颜色：黑色
12、尺寸mm(wxDxH)711 x579 x 521
三、主要音响设备及技术性能
全频音箱:宴会厅定制音箱，广泛应用于多功能厅，会议报告厅等
DF-115基本介绍
基本介绍
1、采用先进的洒点喷漆，多工序，新技术，质地均匀，手感好。配以特制的单元，精确分频，使得声音洁晰，层次分明，声源还原性好。
2、结构特性:多边形斜面箱体，正面透声网孔，彰显大气。系统还原度极高二分频设计，低频更加饱满，声音更加丰言。3、
采用1只15寸中低音喇叭单元和1只1.75"锥形高音单元;适用场地:中小型演出系统、剧院、音乐厅、演艺厅、会议室、多功能厅、教学、礼堂、商场。5、
电声参数
1、频率响应:55H2-20KHz(士3dB)1watt@1m
2、灵敏度：99dB /W(lm)
3、大声压级(额定/峰值)：128dB/132dB
4、阻抗：8Ω
5、额定功率:650W Nominal
6、峰值功率:2000W Peak
7、峰扩散角度-6dB:80”(H)x50(v)
8、高音单元:44芯钛高音x1
9、低音单元:15寸75芯低音x1
10、吊挂硬件:多个螺丝吊装孔位，一个口径35 mm的柱杆插座，多种安装方式
11、材质:高强度中纤板
12、旁表面处理:高强度黑色点漆
13、颜色：黑色
三、主要音响设备及技术性能
PS12基本介绍1、采用先进的哑光面漆喷漆，多工序，新技术，质地均匀，手感好。配以特制的单元，精确分频，使得声音清晰，层次分明，声源还原性好。
2、结构特性:多边形斜面箱体，正面透声网孔 ，彰显大气。系统还原度极高，二分频设计，低频更加饱满，声音更加丰言。
3、采用1只12寸中低音喇叭单元和1只1.75"锥形高音单元;
4、阻抗：8Ω
5、适用场地:中小型演出系统、剧院、音乐厅、演艺厅、会议室、多功能厅、教学、礼堂、商场
电声参数
1、频率响应:60Hz-20KHz(士3dB)1watt@1m
2、灵敏度:98dB /W(lm)声压级(额定/峰值):125dB/130dB3、
4、阻抗:8Ω
5、额定功率:400W Nominal
6、峰值功率:1600W Peak
7、峰扩散角度-6dB:80”(H)x50°(V)
8、高音单元:44芯钛高音x1
9、低音单元:12寸65芯低音x1
10、吊挂硬件:多个螺丝吊装孔位，一个口径35 mm的柱杆插座，多种安装方式
11、材质:高强度桦木夹板
12、表面处理:高强度黑色哑光面漆
13、颜色：黑色
三、主要音响设备及技术性能
专业功放：大功率专业功放，广泛应用于多功能厅，会议报告厅等
基本介绍
1:D类放大线路:优秀的电路架构配合安森美工业版晶体管，轻松应对高要求，大功率，高可靠性的演出KTV包房，酒吧，夜总会等高端扩声场所;宽范围的使用电压，解决了市电波动造成的故障困扰，为了增加产品的高可靠性，增加了过压保护功能，以防止电压超压导致的损坏:2: 所有输入和输出接口采用专业级连接器，确保连接的可靠性:高共模抑制电路设计消除了嗡嗡声及射频干扰对输入口的影响;高品质的元器件，及高要求的检测手段，让您的功率放大器得以更安全可靠地驱动音箱:恰当的能比设计，变压器体积更小，输出功率更大:3:散热器电气悬浮，功率晶体与散热器直接压合;抛开传统绝缘垫层的热传递阻隔，功率晶体得以迅●速释放淤积热量，与散热体实现无温差传热;在线性电源搭配线性功率放大器的方案里，我们的设计突破传统之路，创造功率/重量比，功率/体积比新的技术极限;4:鉴于FP系列功率放大器优异的音质表现力，完善高效的保护。我们推荐用于KTV音响系统扩声，适合于驱动全频段音箱;亦是超级卡拉0K系统选择；是音乐家、娱乐工作者与娱乐场所老板的信心保证。
详细参数
8众立体声功率：2X900W
4众立体声功率：2X1300W
29立体声功率：2X2400W
8众桥接功率：3200W
4Q桥接功率：5200W
频率响应(+0/-0.3dB.1W/8Q)：20Hz-34KHz
总谐波失真 20 Hz-20 kHz 1W：<0.1%
信噪比：>112dB
通道分离度(串音)1 kHz：>70dB
输入连接器：XLR母
输出连接器：接线柱
输入阻抗：20KΩ平衡
电平调节：前板电位器，从负无穷到0dB
冷却方式：无级调速风扇，气流由前到后功放保护方式：短路、断路、直流电压、过热、射频、超低频保护电源规格:交流220V(土10%)50-60Hz
三、主要音响设备及技术性能
专业功放：大功率专业功放，广泛应用于多功能厅，会议报告厅等
基本介绍
1、功放带过载自恢复保险功能；
2、输入、输出连接:两路卡依平衡输入，一路莲花非平衡输入，专业4芯Speakon输出，专业红黑接线柱输出:
3、保护：短路、过流过压保护，开/关机喇叭冲击保护，功率管及变压器过热保护
4、具备0.775V/1.4V输入灵敏度选择开关，立体声/桥接/单声道并联模式转换开关采用Ground lift接地技术;
5、电子智能调速风扇散热;具备过流/过压/过温以及防开关机冲击喇叭等完善的保护电路;
6、采用"随动式"(受供电控制)电子限幅技术， 解决了因市电波动不能限幅而造成音箱设备的损坏。
7、THD+N(@1/8功率下):≤0.05%
8、功放自带4路时序器，可时序开关机，时序控制时间为2秒
9、可摇控和手动开关机;功放后板带220V电源输出座;
10、实时显示当前工作电压、工作电流和市电频率、设备消耗的功率以及系统的用电量
11、功放可以用卡依和莲花座输入信号;功放带过载自恢复保险功能
技术参数
1.输出功率(20Hz-20KHz/THD≤1%):立体声/并联8Qx2:450WX2立体声/井联4Ωx2:675Wx2立体声/井联2Ωx2:1150WX2桥接8Ω:1350W
桥接4Ω:1800W
2.连接座:XLR、TRS接口
3.电压增益(@1KHz):36dB
4.输入灵敏度:0dBu(1V)
5.输入阻抗:10KΩ 非平衡、20KΩ 平衡
6.频率响应(@1W功率下):20Hz-20KHz/士1dB
7.THD+N(21/8功率下):≤0.05%
8.信噪比(A计权):≥100dB
9.阻尼系数(@ 1KHz)：≥3002 8 ohms
10.分离度(@1KHz)：≥80dB
11.保护方式：过流保护、直流保护、短路保护
12.指示灯：电源 、保护、失真
13.冷却方式：风扇冷却
14.供电：~220V 50Hz
三、主要音响设备及技术性能
专业调音台：多功能设计，广泛应用于多功能厅，会议报告厅等
产品描述:
1.24路信号输入(16路MIC单声道、两组ST立体声)、一组RETURN返回输入、USB数字信号输入、光纤输入输出;
2.输入通道采用GB30前级放大电路，MIC通道+48V幻象电源、电子增益调节、高低通滤波、四段参数均衡(带参数重置)、噪声门、压限器、延时器、声像平衡、矩阵混音到输出、通道参数快速拷贝复制到其他通道条功能;
3.12路信号输出(ST主输出,SUB八个编组输出、两AUX(可选推子前/后)辅助输出，耳机监听输出配双排3色12段电平表:
4.输出通道带有高低通滤波，15段参数均衡(带参数重置)，压限器，延时器，声像平衡功能;
5.内置双DSP专业乐器人声效果器,配有FX踏板开关接口，16种用户自定义模式，适时效果酒盖实际应用所器的绝大部分环境，包含混响、合唱、法添、延时、变调、金属板合成器预置效果等:
6.设有17个行程100MM 电动马达记忆推杆，信号峰值灯、静音按键、监听按键功能;
7.内置声卡，MP3、PC直接播放音乐，多轨多模式数字录音功能
8.4个快捷场景调用模式，20个场景存储，用户参数的调节存储与调用(可在PC端管理)
9.7寸800*480高洁电容触摸彩屏，中英文切换显示菜单
10.免驱动设计人性化PC联机软件，直观性同步调试内部各通道功能参数，并可快速储存调用模式
11.快速以太网(100 Mb/s)端口可利用CAT5线缆连接到一台电脑，用于通过TOP/IP控制调音台参数或连接到无线路由器，利用苹果手机平板来进行现场混音控制。Link 指示灯闪显示网络活动。
电番指标：
1.输入电平(XLR/TRS)：+19db/+29db;
2.阻抗(XLR/TRS)：>5kΩ />10 kΩ;
3.THDN 均一增益状态0db:0.0005%-89db(20--20KHZ,直接输出0db 1KHZ);
4.THD+N中等增益+30db:0.001-75db(20-20KHZ,直接输出[0db 1KHZ):
5.输出电压：4V MAX;
6.耳机输出：7V 220欧;
7.输入4段全参量均衡：20-20kHz，+/-12dB,0值0.3-15.0;
8.输入独立延迟功能：10ms;
9.输出15段全参量均衡:20-20kHz，+/-120b,Q值0.3~15.0;
10.输出独立延迟功能：30ms;
11.压缩器:开关:0N/0FF门槛值/比率 -50dBu至6dBu/1:1至无穷，冲击/释放 1ms -127ms /1ms -127ms;
12.推杆:100mm电动17只:
13.网络接口:RJ45 10M/100M自适应; ;
14.电源电压:AC 240V 50/60Hz
三、主要音响设备及技术性能
专业处理器:数字多功能设计，广泛应用于多功能厅，会议报告厅等
产品介绍
1.16路平衡式话筒线路输入，采用凤凰插接口;
2.16路平衡式输出，采用凤凰插接口
3.面板上支持多种音频格式的播放，可扩展USB多媒体存储录制功能:
4.支持PC、手机、平板、网页、中控平台、按键面板、触摸面板等方式进行多重控制
5.内置信号发生器、自动混音(AM)、自动增益控制(AGC)、反馈消除(AFC)、回声消除(AEC)等主要算法;
6.输入每通道:前级放大、信号发生器、扩展器、压缩器、5段参量均衡
7.输出每通道:31段图示均衡、延时器、分频器、限幅器
8.全功能矩阵混音功能，内置专利性分量式矩阵调节功能
9.内置自动摄像跟踪功能，轻松实现视频会议 ;支持场景预设功能;断电自动保护记忆功能;1U全铝机箱
10.具有几十余种专业音频处理模块，比如;5段全参量均衡器，31段图示均衡器，高精准的压缩及限幅器，高灵敏的扩展及自动增益，分频器，自动混音器，延时器，矩阵混音器，分量矩阵调节器，噪声门限，静音模块，信号发生器和信号指示电平表等。
11.内置中控代码生成器，无需自行套用公式编辑代码;12.设备提供了通用可编程1/0端口，并设置消防联动等功能;13.RS-232双向串行控制接口;可控制外部其它设备如:视频矩阵、摄像机等RS-232设备或接收第三方RS-232控制。
14.每个输入提供 +48 VDC10 mA幻象电源。
15.可通过USB、WIF1、TCP/IP接口和控制设备连接。
16.支持8路逻辑输入/输出，4路电压输入控制(可接继电器或模拟可调电位器)的GPI0控制接口。直观、简洁的图形化控制软件界面使操作者的良好体验得到极致的放大
三、主要音响设备及技术性能
数字反馈抑制器：数字多功能设计，广泛应用于多功能厅，会议报告厅等
基本介绍
1、采用自适应环境啸叫抑制算法，采用高速浮点数字音频处理器和先进的子带(Sub-Band) 回声消除(Echo Cancellation)技术，可高速全自动完全消除啸叫和回声，同时让现场音频精准清晰实时送出
2、内置自适应动态噪声滤波器，可滤掉现场环境的背景噪声但不影响语音信号高质量的传送。系统智能电平控制技术，可以获的到清晰、持续的、信号电平无明显波动的语音信号。内置AGC双向控制，具有区分加强信号和轻柔信号的能力，保持对讲话声调的连贯和语音易于听清楚，维持听感上的舒适性，能提升增益达6-15dB
3、内置24Bit AD、D/A转换;24位DSP处理器，48KHz采样高速浮点运算数字音频处理器和先进的子带(Sub-Band)回声消除(Echo cancellation)技术，可有效消除回声和啸叫。4、全自动化操作的工作方式，免人工调试，无论房间环境中位置、温度、湿度、装饰的改变，系统安装都无器进行声场调试，精准可靠使用简单。5、内置自适应动态噪声滤波器，可滤掉现场环境的背景噪声但不影响语音信号高质量的传送。提高信噪比，改善音质。
6、内置AGC自动增益控制，可以获得到清晰、持续平稳的语音信号。7、内置数字高低通调节控制，可限制语音频响
8、内置数字压限器:可提高拾音的距离
9、内置10段图示均衡器:频率控制更精确
10、各功能可通过本机或连接电脑设置
11、多功能厅、会议室、餐吧等很好的选择。
详细参数
1、2-XLR和2-TRS:平衡或非平衡输入方式
2、输入阻抗:平衡:22K，输入电平:4(VPP)
3.2-XLR和2-TRS:平衡或非平衡输出方式
4、输出阻抗:平衡:150欧，非平衡:300欧
5、输出电平:4.0V(VPP)
6、采样频率:48KHz动态范围:>100dB(A计权)8、
9、失真度:<0.5%
10、频率响应:+/- 2d8 (直通频响30Hz to 20kHz.反馈抑制频响 50Hz~18KHz)
11、底噪声:<1mV
12、电源:AC190-240V/50-60Hz
13、电源消耗:<20W
三、主要音响设备及技术性能
真分集无线话筒:广泛应用于多功能厅，会议报告厅等
产品特点
1.采用UHF超高频段双真分集接收，并采用PLL锁相环多信道频率合成技术。
2.提供各200个可调频率，共500个信道选择，真正分集式接收,有效避免断频现象和延长接收距离。
3.具有SCAN 自动扫频功能，使用前按SET功能键自动找一个环境干净的频点处停下来，此频率作为接收机的使用频率
4.V/A显示屏在任何角度观察字体清晰同时显示信道号与工作频率。带8级射频电平显示，8级音频电平显示，频道菜单显示，静音显示。
5.平衡和非平衡两种选择输出端口，适应不同的设备连接需求。超强的抗干扰能力，能有效抑制由外部带来的噪音干扰及同频干扰。6.
7.红外对频功能，能方便、快捷的使发射机与接收机频率同步。
8.中频丰富，声音且有磁性感和混厚感，属人声话筒音持的精华。
9.配套有1台接收主机和2个手持或2个领夹式或2个头藏式话筒。
技术参数
系统指标
1.频率指标:640-690MHz 740-790MHz 807-830MHz 共三段 共500个频率
2.调制方式:宽带FM
3.频道数目:500个
4.频道间隔:250KHz
5.频率稳定度:土0.005%以内
6.动态范围:100dB
7.频偏:±45KHz(整个系统的频率取决于话筒单元)8.频率响应:80Hz-18KHz(士3dB)(
9.综合信噪比:105dB
10.综合失真:<0.5%
11.工作距离:约100m(工作距离取决于很多因素，包括RF信号的吸收、反射和干扰等)直线无障碍
12.工作温度:-10'℃~+60'℃
四、中央控制系统概述
中央控制系统
设计原则
中控主机将不同厂家、型号、性质的视听器材或硬件，甚至环境装置连接起来，令所有的控制尽在掌握之中。
当今影音设备的数量不断增加，相配的遥控系统更是层出不穷，用户往往因为控制键太多而无所适从。我们研制的控制系统就是将这些系统的功能连接起来，简便操作。我们的中控系统已安装於数以万计的家居、教育学院及商业机构。我们的产品在各方面都是为使生活变得更轻松、更自在。近年来，更是倾力在新产品的研发上，不断地推出具有世界领先水平的新品多次更新了控制系统的概念。我们以先进、经济的原则对本系统进行人性化的设计，此报告厅中控系统中采用的控制产品绝大多数都是世界一流的产品。
四、中央控制系统概述
控制系统设计要点
在一个系统的设计中，现其先进性的地方在于所有设备的自动化控制程度，特别是人与设备的交互部分，其易操作性，美观性都直接影响到整个系统的设计效果。在本系统中就采用了多个先进的产品和技术，以下分别加以详细说明：
在报告厅中，为了方便的控制和管理所有的设备，我们采用了一台高性能中控主机，在控制界面方面，采用一台平板9寸无线彩色触摸屏。无线触屏其独有的RF射频传输带有可穿透性，可穿透墙壁，控制距离为100米左右方便于在会议室任何一个角落进行灵活控制。其所有的控制界面控制功能以及控制方式均可以根据用户的要求和实际的情况通过软件编程的方式来实现其所有的控制界面控制功能以及控制方式均可以根据用户的要求和实际的情况通过软件编程的方式来实现。如可以将界面背景设置为用户指定的图案在系统中可以设置密码，只有专门的操作人员才能通过密码输入进入系统可防止非相关人员在无人情况下随意进入系统进行误操作;其密码可由系统管理员进行修改和设定。
四、中央控制系统(可控制设备大样图)
四、中央控制系统(可控制设备大样图)
五、主要中控设备及技术性能
CPS主要功能特点:
1、采用TCP/IP网络通讯，可同时支持ipad、安卓平板电脑、windows电脑等各种操控终端，32位内嵌式处理器，内置256M内存和1G存储FLASH，能高速运行复杂的逻辑指令。2支持8路独立可编程的红外发射接口，5、支持8路数字输入/输出10接口
2.主机提供16路独立可编程RS-232.8路422/485控制接口，用户可编程设置多种控制协议和代码，;6、
3.支持8路弱电继电器接口，
4.支持多台中控级连方式;支持同一控制界面控制多台中控主机;可控制所有带TCP/IP和UDP协议的设8、备:
5.支持无线触摸屏、电脑、WIFI及以太网等本地/远端控制方式;
6.可操控会议系统、AV、VGA、RGB音视频矩阵切换器，拼接墙、灯光、摄像机、投影、窗帘、暮布、空调、电视、机顶盒等
主要技术参数
处理器CPU：667MHz主频
内存：256M DDR-RAM，1G FLASH
以太网接口：1路
RS-232通讯串口：16路
RS-422/485通讯串口：8路
红外独立发射端口： 8路数字I/0口： 8路
弱电继电器接口: 8路
外部供电接口:24V供电1路、5V供电1路红外学习器: 有
机箱尺寸：2U
重量：约5KG
电源范围: AC 180V~240V
包装尺寸:560*410*170mm
五、主要中控设备及技术性能
POW8主要功能特点
1、提供1路RS-232接口，可实现通过独立PC机控制，可同时对多台电源控制器实现通信控制;
2、8路独立节点控制接口，每路都有常开，常闭两种接口选择;
3、指示全面，支持POWER电源指示，ID网络连接指示，接收数据指示;
4、内置光电隔离模块，可保障负载和主机安全可靠;
5.具有手动和中控或电脑软件同时管理功能。
主要技术参数:
通讯方式:RS-232
电源: DC 24V(外部电源适配器供电)
继电器数量: 8个单路载入
容量: 20A
六、录播设备及技术性能
RB-5001主要功能特点:
1.基于录播设备稳定性的需求，录播主机须采用嵌入式架构设计,不接受服务器和PC架构。录播主机高度不超过1U。
2.支持3路SD|输入接口(每个接口自适应3G-SDI/HD-SDI信号)1路HDMI输入接口和1路VGA输入接口，并且每个接口支持1080P60视频输入，HDMI-IN支持音频输入。
3.支持2路视频同时输出，1路VGA-0UT，1路HDMI-0UT，输出分辨率为1080P图像，输出内容可自定义为直播图像或导播界面，HDMI-OUT支持音视频同时输出。
4.支持2路音频输入和2路音频输出接口:1路音频3.5mm耳机监听接口，可监听直播声音。
5.支持2组RS232和4组RS485接口，支持对接外设导播台与中控。
6.支持1个千兆网络接口。
7.支持1个USB3.0和1个USB2.0接口，可以外接U盘进行录制。
8.支持4组DC-12V电源输出，可给外设设备供电如导播键盘
9.录播主机电源开关按键采用自锁技术，支持上电即开机。10.录播主机硬盘储存容量≥1T，支持扩展。
11.录播系统具有嵌入式低功耗环保优势，整机正常工作状态下功耗不超过30W。
12.为保证视频录制音频效果，降低录播课室环境噪声，同时保证主机系统正常散热，要求采用无风扇散热设计。
六、录播设备及技术性能
V520主要功能特点：采用1/2.7” 索尼新一代Exmor CM0s传感器，500万像素
240倍放大(20X光学变焦，12倍数字变倍)·视频高支持全高清1080P60输出.并向下兼容所有视频格式
HD-SDI数字非编码、HDMI高清接口、IP网络接口等输出接口可选,且USB2.0+HDMI、SD1、网络
四路视频可同时输出，支持POE功能扩展·内置多语言菜单，方便用户使用
内置VISCA，PELCO P/D，ONVIF等多种通讯协议·支持RS232/RS485/IP网络(0NVIF)/UDP(VISCA OVER IP)接口和红外遥控器控制摄像机云台转动和变倍等通讯控制
支持RS232和网络接口远程升级维护，可通过升级包远程对摄像机固件升级
行业领先的超静音云台转动技术，使摄像机转动无任何声音，让用户在使用中完全不被打扰，享受超强的视频体验
支持3.5音频输入，采用AAC-LG(48/44.1/32/24K).G.711/PCM编码，立体声音质，带宽占用更小
内置RJ45网口，支持10M/100M网络数据，支持音频输入输出·采用步进电机驱动，高传动比设计，精度可达0.01·可适用于低照度环境下，画质清晰，彩色高洁呈现云台支持水平356”，垂直120”连续旋转和控制·支持2D和3D数字降噪，画质更清晰，图像更细腻图像支持镜像和翻转功能安装方式多样，支持壁挂，吸顶，桌面，三脚架等，壁挂，吸顶支架配件选配·采用0LED显示屏和机身触摸按键设计，能通过机身面板上的触摸按键可调节和设置摄像机通信和视频格式参数信息，与传统拨码方式相比操作更加直观明了，简易维护"350个预置位可编程功能，可设置254地址,可自动识别协议等信息(255以后的预置位需使用我司专用控制软件实现)RS232和RS485控制信号为不同接口，可同时使用，无须拨码调节·支持ONVIF、GB/T28181、RTSP、RTMP协议，同时可根据用户需求进行扩展高端合金底部结构，降低摄像机温度，使图像效果更稳定
产品自主研发，专利发明，可提供企业产品外观专利，软件著作权证书，自主知识产权产品
产品符合国际1S09001-2015质量管理体系流程生产
七、高清矩阵设备及技术性能
HDMI1616主要功能特点:
主要功能特点:
1、全数字化切换，支持16路输入、16路输出，每种无缝输入出卡都能实现真正实时的无缝切换;
2、支持所有常用输入/输出信号卡，可用HDMI，HDBaseT，SD/HD/3G-SDI，DVI和VGA(兼容YUV，YC及CVBS)多种信号卡搭配组成切换系统
3、总线交换技术，每路信号采用单独专用通道进行传输，保证所有信号图像的实时显示;
4、先进的EDID管理，保障更大的兼容性:
5、音视频均可独立切换;
6、支持HDMI1.4a，兼容HDCP，支持3D;7、支持HDBaseT技术集成:
8、瞬时显示切换，确保过渡平稳运行;
9、支持掉电保护，断电不会丢失参数和功能设置;
10、支持选配10S系统、Android系统、中控专用屏等控制终端直接控制
18、国际标准电源支持(AC100~AC240V，50/60Hz)。
主要技术参数:
1.可接输入卡数量/输入路数:8路；
2.可接输出卡数量/输出路数:8路；
3、输入插卡类型:HDMI,DVI，SD/HD/3G-SDI,VGA, YUV,YC.CVBS,.HD-BaseT;
4、输出插卡类型:HDMI,DVI，SD/HD/3G-SDI,VGA, YUV,YC. CVBS.,HD-BaseT;
5、接口带宽:13.5Gbps;
6、串行控制接口:RS-232，9-针母D型接口与9-针公D型接口;
7、波特率与协议：波特率:9600，数据位:8位，停止位:1，无奇偶校验位;
8、串行控制口结构:9针母D型接口:2=TX，3=RX，5=GND;
9、9针公D型接口:3=TX，2=RX，5=GND;
10、系统工作电源:100VAC240VAC，50/60 Hz，国际自适应电源
七、高清阵设备及技术性能
SDI/HDMI IN主要功能特点:
主要功能特点:
1、支持HDMI1.3 标准，兼容HDCP1.2 标准;
2、高分辨率支持1080P@60Hz;
3、输入信号卡与其他输出分辨率不可调信号卡配合使用时，也可通过指令调节每路输入对应输出分辨率:1024x768@60Hz、1280x720@60Hz、1280x800@60Hz、1920x1080@60Hz(默认)、1360x768@60Hz、1920x1200@60Hz、1600x1200@60Hz;
4、指令选择输入音频为HDMI 内嵌音频/外接模拟音频，默认为HDMI内嵌音频；
5、无缝切换分辨率支持:1024x768、1280x720、1600x1200、1920x1080、1920x1200。
八、舞台灯光
系统概述
自从舞台产生，舞台照明随之成为舞台组成的重要元素，经历了多年演变，从自然光、人工照明逐渐发展成今天比较完善和先进的照明系统。自电灯发明后，舞台照明有了质的变化，舞台灯具的不断演进革新，见证着舞美艺术的不断进步。一场成功演出对舞台灯具的要求不断提高，灯具的配置和设置对应不同舞台均形成一系套完整的体。剧场内也出现多种舞台，有普通镜框式舞台、伸出式舞台、岛式舞台，也有称为黑盒子的舞台，其中普通镜框式舞台比较多见。舞台形式不一，灯具的配置要求也不尽相同。舞台因所演出的剧目不同对灯具要求也会有所不同。所以我们在配用灯具前必须要清楚在此舞台上以演出何种剧目为主，这样配置灯具就会有较明确的目标和意图。如有的舞台就定位在以演出传统的歌剧、芭蕾舞剧为主，则灯具的配置就必须按歌剧、芭蕾舞剧的要求来配置。如以大型歌舞等特殊节目为主则灯光除了基本要求配置以外，应根据具体节目要求来加装特殊灯位和灯具。在此我谈-下大会议厅舞台的基本灯具的配置方案。
八、舞台灯光系统概述
灯光设计方案
舞台布光是演出空间构成的重要组成部分，是根据情节的发展对人物以及所需的特定场景进行全方位的视觉环境的灯光设计，并有目的将设计意图以视觉形象的方式再现给观众的艺术创作。应该全面、系统的考虑人物和情节的空间造型，严谨地遵循造型规律，运用好造型手段。其中包括:
塑造演出情景所需的形象角色、创意描写
A)外部形象的描写-主光源、环境光、轮廓逆光
B)心理描写-对白、独白、回忆、希望、幻想
C)创意描写--具象、抽象、写实、非写实
二、把握演出情节所需的舞台气氛构成关系A)亮度关系--明亮程度的制订/透视/明者抢前、暗者退后/明暗对比控制/高调-强调重点/低调-效果显著
B)色彩关系--现实/装饰/饱和度温/原色对比-间色对比C)时空关系--时间色彩变化/光区空间变化/透视感/距离感
D)观演关系--情感交流/心理共鸣
E)形式关系--自然/夸张/抽象
F)审美关系--与演出和揩的创作;审美的标准与/表现效果/素养
G)主观客观关系--主观表现情节的构想;客观再现演出灯光的空间构成
H)主次关系--重点人物与非重点人物，人与景的效果-人亮与景亮;强调重点-减弱非重点局部支点-整体演区
l)情境关系--同一场景可产生不同灯的光效果，做到景中有情;情中有景
J)创作语汇关系--有自主创意的;与情节密切相关的;连续画面的灯光构成效果
八、舞台灯光系统概述
技术保障以及实施
A)视觉的特征--趋光性/适应性/疲劳性
B)适当亮度--剧场以及观众席的大小/欣赏距离/内容情景的要求/投光距离/投射面积/功率/光效利用率
C)光具的组合--灯具性能的利用/多灯排列设置/灯具组合共用/定点光单灯特灯/效果器材应用
D)布光效果--投光角度-投光方向/光区组合衔接/灯具的隐蔽方式-暴露方式
E)控制及操作--调光-改变电压/与情节相吻合时空转换/变化时机-台词-体形-曲调-声效/编程、操作、管理。
九、主要灯光设备及技术性能
技术参数
电压：AC90-240V.50-60HZ泡:osram欧司朗
功率：230W显示屏:LCD显示屏可到转180显示，可记录灯的使用时间和灯泡的使用时间 协议控制:DMX512
通道：16通道
镜头：仪陇三合一高精度光学镜头组
调光：0-100%线性调光 频闪:双侧刀频频闪率高13次/秒 棱镜16棱镜旋转棱镜效果
调焦：电子调焦 图案片：17个图案+白圆 带双向旋转彩虹效果及图案抖动效果 色片盘：14个颜色+白光 全色半色及彩虹效果 全色走和半色走两种模式切换冷却系统：冷却风扇和铝制散热包装尺寸450*420*540mm
净重:17KG
九、主要灯光设备及技术性能
LED54珠3W染色帕灯技术参数
电压:AC90-245V AC 功率180W光源:54*3W
灯珠寿命:>1000000小时调光:0-100%线性调光
控制模式:DMX512.通道:7CH
控制面板:数码显示 外壳材料及颜色:铝合金;黑色 适用于专业舞台/影像工作室/剧院染色效果的应用 内包尺寸:270*270*375mm
九、主要灯光设备及技术性能
LED会议灯(白光)技术参数
电压:AC100-240V 50/60Hz功率:200W光源:72颗3W大功率LED工作环境温度:-20-50度发光角度:或25DMX512通道数:8CH控制方式:DMX-512/声控/自走
九、主要灯光设备及技术性能
LED面光灯(暖白光)技术参数
电压:AC90-245V AC功率:180W光源:Cob150W/3200K灯珠寿命:>1000000小时调光:0-100%线性调光控制模式:DMX512，通道:2CH控制面板:数码显示 外壳材料及颜色:铝合金;黑色 适用于专业舞台/影像工作室/剧院/的应用 内包尺
九、主要灯光设备及技术性能
技术参数
内置闪存，功能与硬盘相似，但比硬盘速度更快，容量更大，其中可以容纳:3000种以上灯库文件，100多个表演文件，可移动外部存储盘，存储有3000种以上的灯库，改良的灯具配接、选择方法，新的灯具定位键，新的灯具选择方式(选择上排推子的灯具)，1024 通道，240台电脑灯具，240路调光器集控通道，剧院模式及回放功能，图形生成器，可快速生成图形及效果，15个回放推子，可控制450个记忆，跑灯或者CUE列表，MIDI、低音、中音、高音声控的触发，标准配置含VGA输出
十、施工工艺
多功能宴会厅音响施工工艺包括供电与接地、抗干扰综合措施和电气管线敷设工艺、设备和周边设备安装工艺三部分。
施工工艺包括供电与接地、抗干扰综合措施和电气管线设工艺、设备和周边设备安装工艺三部分。
一)供电与接地
采用更安全的三线制低压配电柜。
1、共用地极和接地电阻2、触电保护，保障人身安全。3、雷电防护，保证供电柜及音响控制计算机系统的安全。
十、施工工艺
二)抗干扰综合措施和电气管线敷设工艺
1、抗干扰综合措施，避免强电对弱电的干扰，避免电磁干扰，保证弱电系统安全，
2、线路敷设工艺
(1)线缆敷设。所有线路敷设均采用桥架线槽和金属管敷设。管线施工按照GB50303-2002《建筑电气工程施工质量验收规范》要求进行。
(2)管路敷设。各种盒、箱、弯管、支架、吊架应按设计图样进行预加工断面应平齐，无毛刺。箱、盒开孔应整齐并同管径相吻合。
3、设备安装工艺
(1).设备柜安装
(3).音响安装
(2).控制台安装
(4).箱、盒安装
十一、系统调试
多功能宴会厅音响工程调试包括供电电源、控制系统、网络系统、音响设备、周边设备回路、音源设备等的调试。
一)音响控制系统调试
音响控制系统是多功能厅音响工程调试的核心。包括调音台的参数及场景音频处理器的参数及场景等多方面的内容
二)总体调试
总体调试需要检查多功能厅环境对声音的干扰，需进行声场测试及对音箱的摆位、指向性的要求等，以及所有音响设备是否正常等。还要检查灯光系统、电源走线对音、视频系统有无相互干扰，并做好记录。
三)满负荷、长时间稳定性试运转
满负荷分组运行和总体运行各4h，每0.5h记录一次电流和电压值、设计柜的温升和电磁干扰等，做好详细记录，供事后参考、分析或改进。
