大礼堂智能化系统解决方案

大礼堂智能化系统

专业音响、舞台灯光、幕布机械、LED显示屏智能控制、同声传译数字会议系统

设计方案

2024年4月

01 项目设计概述

本次礼堂建设内容包括:专业舞台音响、舞台灯光、舞台幕布与机械系统LED小间距全彩显示屏，智能控制与同声传译数字会议系统、视频会议与录播系统，主要实现中小型文艺表演、中型会议、学术报告、培训、远程视频会议等功能。集舞台音响灯光表演、数字会议、无线同声传译、语音、数据为一体的多媒体音视频应用系统;将为贵单位建成融媒服务场所，方便贵单位与上下级单位进行实时沟通及对外交流，进一步提高日常行政管理效率;节约工作时间;全面提升单位多媒体信息化应用水平。本着对贵单位实际需求认真负责的态度，我公司结合现场与实际功能需求，确立了本方案的设计思路。

02 设计依据

相关的国家和行业标准:

GB 50371-2006 《厅堂扩声系统设计规范》GYJ 25-86 《厅堂扩声系统声学特性指标》;WH/T18-2003 《演出场所扩声系统的声学特性指标》;GBJ 16-92(95年修订)《建筑设计防火规范》;GB/T50314-2000《智能建筑设计标准》;GB/T50311-2000《建筑与建筑群综合布线工程设计规范》;GB7000.15-2000《舞台灯光、电 视、电影及摄影场所(室内外)用灯具安全要求》;GB50259-96《电气装置安装工程电气照明装置施工及验收规范》;GB50169-92《电气安装工程接地装置施工质量验收规范》;GB50168-92 《电气装置安装工程电缆线路施工及验收规范》;《厅堂扩声特性测量方法》;GB 4959-95GBJ76-84 《厅堂混响时间测量方法》;GB2019-87《测试传声器技术条件》;

GB/T15508-1992《声学语言清晰度测试方法》;5 《语言清晰度指数的计算方法》;GB/T15485

GB/T 14476-93 《客观评价厅堂语言可懂度的“RASTI”法》;《声系统设备互连的优选配接值》;GB/T 14197-93

SJ/T 11141《LED显示屏通用规范》

GBJ17-88《钢结构设计规范》

03 智能化系统的构成

专业音响扩声系统

音响系统设计要求：

1、语言类扩声的功能

2、场景模式自由切换((普通会议模式、视频会议模式、演出模式、影院模式等)

3、合适的响度

4、声能分布均匀

5、选择合适的混响时间

6、充分利用近次反射声

7、避免出现音质缺陷(回声、颤动回声、声聚焦、声染声及声阴影等声学现象 )

专业音响扩声系统辅助设计

采用计算机辅助设计：设计软件为新声场模拟软件EASE 4.4版本软件

为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 4.4根据报告厅的实际尺寸对音响系统的扩声效果进行了模拟计算。EASE4.4声场模拟软件是由德国ADA声学设计公司研制开发的，已经得到广泛推广和应用。EASE声学模拟软件可调用(借助)AUTOCAD建立三维空间模型，进行设计、编辑和方案修改;利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。根据小礼堂的实际使用功能需要，结合我们在报告厅音响系统方面的丰富升级经验以及参考了EASE4.声场模拟软件的计算结果。

专业音响声场模拟图

根据建筑体型形状、房间容积、舞台空间、室内墙面、地板、座椅、列数、排数采用计算机辅助设计对音箱安装进行模拟定位。

小礼堂3D模拟四视图

专业音响扩声声场模拟图

专业音响扩声声场模拟图

小礼堂各点位音响声线覆盖图

礼堂专业音响布局图(一层平面图)

小礼堂专业音响布局(二层平面图)

P2 LED屏主显示系统

1、小礼堂主显示屏采用高亮度、高分辨的P2小间距LED显示屏 9.6m*5.4m=51.84m，满足中后场观众能看得清楚显示内容，完成对各种图文信息在大屏幕显示。

P2 LED全彩主显示屏

屏幕尺寸:9.6m*5.4m=51.84m屏幕分辨率:4800点x2700点峰值功耗:36.29整屏像数点:12960000模组尺寸:320x180mm显示屏亮度:450对比度:5000:1刷新率:3840Hz

P1.538 LED屏辅助显示系统

为了解决观众席左右两边视角盲区，在观众区耳光房外侧左右各安装一块辅助显示屏3.2m*1.8m5.76m

P1.538 LED全彩主显示屏

点间距：1.538mm

屏幕尺寸：3.2m*1.8m=5.76m

屏幕分辨率：2080点x1160点

峰值功耗：4.03

整屏像数点：2412800

模组排列：10x10

模组尺寸：320x180mm

显示屏亮度：450

对比度：5000:1

刷新率：3840Hz

LED屏显示系统(参考图)

LED屏显示系统平面布局图

数字会议系统

数字会议系统是一种集计算机、通讯、自动控制:多媒体、图像、音响等技术于一体的会务自动化管理系统系统将会议报到、发言、表决、翻译、摄像、音响、显示、网络接入等各自独立的子系统有机地连接成一体，由中央控制计算机根据会议议程协调各子系统工作。为各种大型的国际会议、学术报告会及远程会议等提供准确，即时的信息和服务，

数字会议系统是利用计算机、数字及网络技术进行各系统组网，线路上传输的均为数字化信号，不仅大大改善了音质，提高了系统可靠性，而且从根本上消除了一般会议系统存在的干扰、失真、串音及系统不稳定等缺陷。使每一位与会代表均能收听到稳定、纯正的声音。系统的运行及会议的过程都实行全面的控制，而且系统操作及安装也非常简单。

无线同声传译系统

“同声传日前在各种国际性会议和商务交流过程中，译会议系统”使得无论参会者来自哪个国家、使用何种语言、都可以准确地进行语言交流。通过它使来自世界各地的人们都可以无障碍地进行学术交流、国际谈判和贸易洽谈。红外同声传译系统是利用红外信号传输进行语言分配，它具有超强的保密性而备受欢迎。同声传译会议系统由于其在会议商业洽谈、国际交流、技术研讨等各项业务的开展过程中品示出极其重要的作用，因此它是高端国际报告厅必备的语言无障碍国际交流的会议系统设备。为了满足本项目的要求，建议采用8通道语言接收单元。

网络智能中控系统

中控系统智能集中控制系统(中控系统)是用来集中控制单个或多个会议场所内所有设备，包括各种子系统及各种设备电源的开关、现场灯光的调节、屏幕的升降,窗帘的开合，各种多媒体设备的操作等等。用户只需在一个无线触摸屏上即可实现对所有系统设备的控制操作。

在中控系统中，我们采用中控式控制面板，我们可以通过这些控制面板可以“随心所控”了，面板可以分为:无线触摸屏系列，桌面式触摸屏系列等。利用界面控制的优势有:不像电脑开机等待时间长、在使用中死机、难以避免受病毒侵犯等，触摸屏完全脱离电脑而单独运行。无线真彩触摸屏可以实现无线射频通讯，有效距离30米，可穿透墙壁，不需安装布线。同时在面板中随心预设多种常用场景(投影场景、会议场景、演讲场景)等等，使用者只需按一个键就可以轻松完成全部控制。

可视化分布式控制信号处理系统

去中心化、无服务器架构，任意节点均可独立工作，以网络IP为基础，可无限扩容，不限地域限制，支持多地协同操作、资源共享、互联互通。基于H.264、H.265编解码标准，结合自有图像算法，具有动态带宽调整技术，可根据网络带宽波动情况，动态调整传输码流，保证画面流畅，控制带宽确保网络延迟在60ms内。

支持GB/T28181、ONIF、RTSP、H.264、H.265等标准流媒体协议的视频流，授权后可通过系统内任意输出节点，输出上屏显示，不需要额外配置解码器等设备。全类型屏幕适配，支持液晶拼接屏、小间距LED、投影、显示器等全类型显示终端，支持显示设备分组管理且分组不受限制，具有帧同步技术，显示分辨率无限制节点内嵌高性能视频处理芯片，支持视频60Hz逐帧显示，画面任意自由缩放、跨屏显示、漫游、叠加，单个输出节点可同时处理16层窗口画面。可与第三方平台互通，通过ONVIF、RTSP协议或第三方平台提供的SDK开发包，即可实现对接与视频获取，同时可开放API接口，实现第三方平台对平台内的音视频进行调度。

通过TCP/IP网络协议与网络中控系统对接可实现复杂的环境控制，节点设备自带RS232、RS485、IR、1/0控制接口，可对周边设备进行统一控制。

信号管理:所有输入信号源均可实时预览，可直接将信号源拖拽至各个显示终端。

显示管理:屏区显示画面与操作终端控制软件中的回显界面实时同步。

环境控制:支持对周边声、视、光、电等环境控制设备进行控制。

预案管理:支持设置、保存、修改、调用和删除自定义显示预案

KVM控制:支持移动端控制设备直接控制KVM输入节点对应的设备内容。

底图设置:任意输出节点均可输出点对点分辨率的静态底图。

滚动字幕:可对显示设备上的字幕内容、字体大小、字体颜色、滚动速度等进行自定义修改。

权限设置:支持多个用户同时登录，可设定不同管理权限、信号权限、屏区权限及访问权限。

操作方式:通过点击、双击、长按、拖动、拉伸、缩放等触控手势，即可完成对系统的管理。

支持Windows、Android、10s系统的不同控制终端，同时在线同步操作。

可视化分布式控制信号处理系统

双面液晶电子桌牌系统

电子桌牌的功能

1、多议题预设功能，用于不同议题下不同参会者瞬间显示的要求

2、桌牌同步异显，外屏直接显示参会者单位、人名、职务信息，内侧触摸屏可以显示功能界面，也可以触控操作一键切换为显示人名界面

3、单机修改人名信息，直接触控操作，编辑参会者单位、名字、职务信息，自定义更改字体、大小、颜色、背景颜色、背景图片、支持直接拖动字体页面布局;4、会议签到功能，自动跳转签到页面让参会者直接点击签到，由后台统计数据直接推送至电子桌牌上显示结果;

5、投票表决功能，新增会议的投票，可对投票进行开启关闭操作，所有终端自动跳转投票界面，支持实名、匿名、表决、自定义、单选、多选等投票模式，可对投票结果进行图表统计，支持excel表格统计导出及电子桌牌上显示投票结果。

电子桌牌系统

7寸智能触控双面显示电子桌牌

1.选用高精度铝合金材质，CNC一体成型机身，金属表面采用喷砂工艺，2.具有独特的流线型设计，精致大方，提供炫白银、酷黑两种颜色选择;3.双面7寸IPS广视角屏幕显示屏，分辨率≥1024*600，可视角度>170度;4.配置四核1.6GHz ARM Cortex系列处理器，8G Flash存储，Android 5.1系统，确保系统运行流畅;

5.内侧屏幕配置10点电容触摸屏，触控面板操作流畅;

6.支持四种会议主题可选，默认主题、红色主题、军旅主题、商务主题，

7.用于常规、党政、军队、企业等各种会议场合，终端直接操作一键更改,

8.主题更换反应时间<0.2秒

9.支持操作界面左上角预留个性化图标展示，可以直接在后台服务器操作界面中点击上传。

礼堂门口会议查询与信息发布系统

多媒体信息发布系统的出现是对这种媒体时代的革命性改进，本系统居国际领先水平，可以集中编辑(文字、图像、音视)控制，联网发布(通知、公告、图片广告等信息和播放视频、动画等等)，屏幕自由分割，兼容文字、图片、声音、视频等多种媒体文件，开放式控制LCD/PDP/LED等各种终端，支持排队叫号，比赛计分系统，并且有强大的外源程序接口。系统应用遍及政府、工商、税务办证大厅、会议室门口、电梯口等。

高清视频会议系统

视频会议作为一种典型的宽带多媒体通讯业务,在信息交流中的重要性日益提高。通过视频会议可以实现多地点、远距离的视频、音频和数据协同传输以满足日常会议、集中培训、远程汇报等需求。并能对会议的内容进行实时广播和录制，便于对重要会议进行回放、广泛传播的效果

IP通信技术的高速发展，承载网络质量逐步优化，视讯系统向视频高清晰、音频高保真方向迅速发展可广泛地用于视频会议室、高档会议室，多功能会议厅，报告厅等多种会议场合，非常适合政府、学校等用户使用。

高清会议录播系统

高清会议录播系统引可以把现场摄录的视频、音频、电子设备的图像信号(包含电脑、视频展台等进行整合同步录制，生成标准化的流媒体文件，用来对外直播、存储、后期编辑、点播。观众可以通过IE浏览器登录录播系统服务器收看直播的影音及图文信息，也可后

期点播视频信息

无线WI-FI覆盖系统

面对大型的会议召开，报告厅的无线网络起着非常重要的作用。在现有的网络基础上，建设一套安全、快速、可靠的无线网络来覆盖整个报告厅的公共区域，主要是为了解决参会者的互联网接入和会议需要，为他们提供方便、灵活、高效的无线网络连接服务，报告厅用户数多、用户集中通过AC控制器智能分配用户连接AP，智能控制AP的信号强弱，无缝连接、微信认证等。

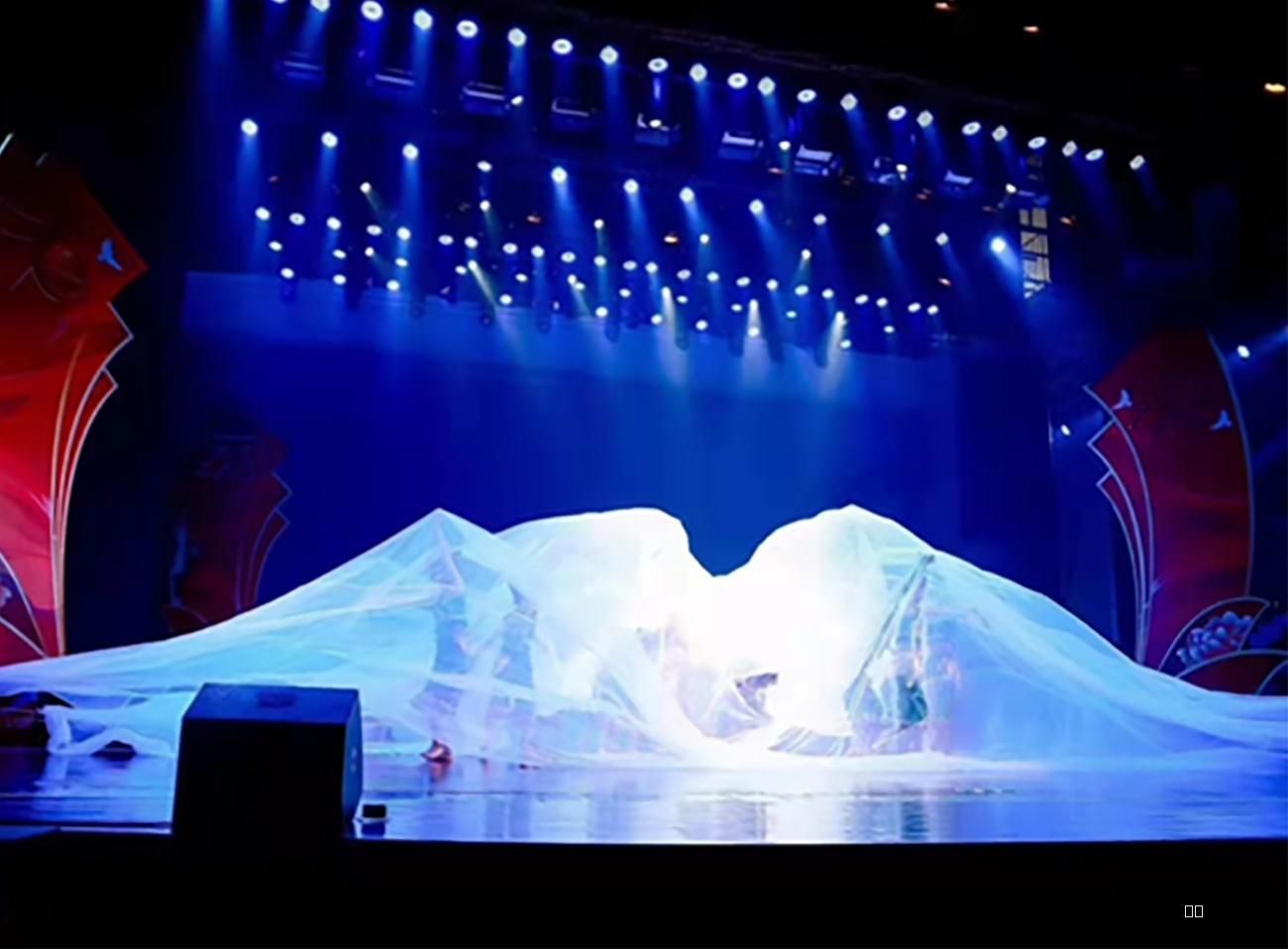

舞台灯光系统

1、照度指标：舞台平均照度不低于1200LUX，相对 于表演区内任意位置，有不少于三个 方向的光，每一方向光白光照度(单灯效果)不低于1000lux;主表演区白光照度大于1500LUX。

2、色温指标：常规灯具3200K，追光灯6000K。

3、投光位置:每个演出位置至少有四个以上方向的 投光角度，有光的立体感。防止眩光、反射光及无用的光斑。

4、调光柜抗干扰指标:高于国家标准《电子调光设备无线电 骚扰特性限值及测量方法》中规定的 一级机标准，上升时间不小于400us。

舞台灯光系统

舞台灯光系统

1、面光配置说明

面光作为表演区正面主光,主要用于照亮舞台前部 表演区，对舞台上的表演者起到正面照明的作用，供人物造型用或使舞台上的物体呈现立体效果。

A.配置灯具如下：一道面光：200W定焦成像灯20台

B.灯具的排列及投射方法：交叉投射：增强舞台中心区域及纵深亮度；重点投射：加强局部舞台表演区域的照明。

舞台灯光系统

2、顶光、逆光配置说明顶光设在舞台上空每隔1.2M-2.0M左右设置一道顶灯，灯具吊挂在灯吊杆下边其作用是对舞台纵深的表演空间进行必要的照明，顶光包括顺光和逆光，可在同一灯杆上 重叠布置，灯具可根据演出需要配置。A. 配置灯具分布如下:

一道顶光：18*10W PAR灯18台、250w平板柔光灯10台。二道顶光:18*10W PAR灯18台、250W平板柔光灯10台，380W三合一电脑摇头灯8

台。

三道顶光：18*10W PAR灯18台、380W三合一电脑摇头灯8台。-道逆光:18*10W PAR灯18台、380W三合一电脑摇头灯8台，大功率激光灯4台。B.灯具的排列及投射方法：一道顶光与面光相衔接照明主演区，衔接时注意人物的 高度，可在一道顶光位置作为定点光，并选择部分灯具 加强表演区支点的照明;第二道至第三道可根据剧情需要 向舞台后直投、也可垂直向下投射、也可作为逆光向前投 射;从而加强舞台人物造型及景物空间的照明。

舞台灯光系统

3、侧光配置说明

侧光的作用是从舞台的侧面造成光源的方向感，，为主演区演员塑造层次及立体感。可以作为照 射演员面部的辅助照明，并可加强布景层次对人物和舞台空间环境进行造型渲染。

A.配置灯具如下: 侧光方位:主舞台两侧各布置了1道灯光吊杆。 两侧吊杆：18*10W PAR灯各10台:

B.灯具的排列及投射方法:侧光的射距由近到远，投光角度由近至远变化极多，来自单侧或双侧的造型光，可以强调、突出侧面的轮廓适合表现浮雕、人物等具有 体积感的效果。

舞台灯光系统

4、流动光配置说明

安放在地面或是安装在支架上的灯具，可以根据投光的需要摆放在舞台的相应位置，目的是加强气氛，角度可以随时变动，从侧面照射演员和景片。通常放在 舞台的边幕后面以便隐蔽灯具。

A.配置灯具分布如下: 地面光方位:舞台后方的地面,B.配置灯具:380W三合一电脑摇头灯8台

灯具的排列及投射方法:地面光的位置与演员的角度，从观众位置来看基本形 成45°-90°。这种光起到突出物体的表面结构，形成物体和人物面部效果成明暗各半，所投射的光立体形态 强烈给人坚毅、有力的感觉，其它均与侧光相同。

5、350W 追光灯、电脑调光台、烟雾机

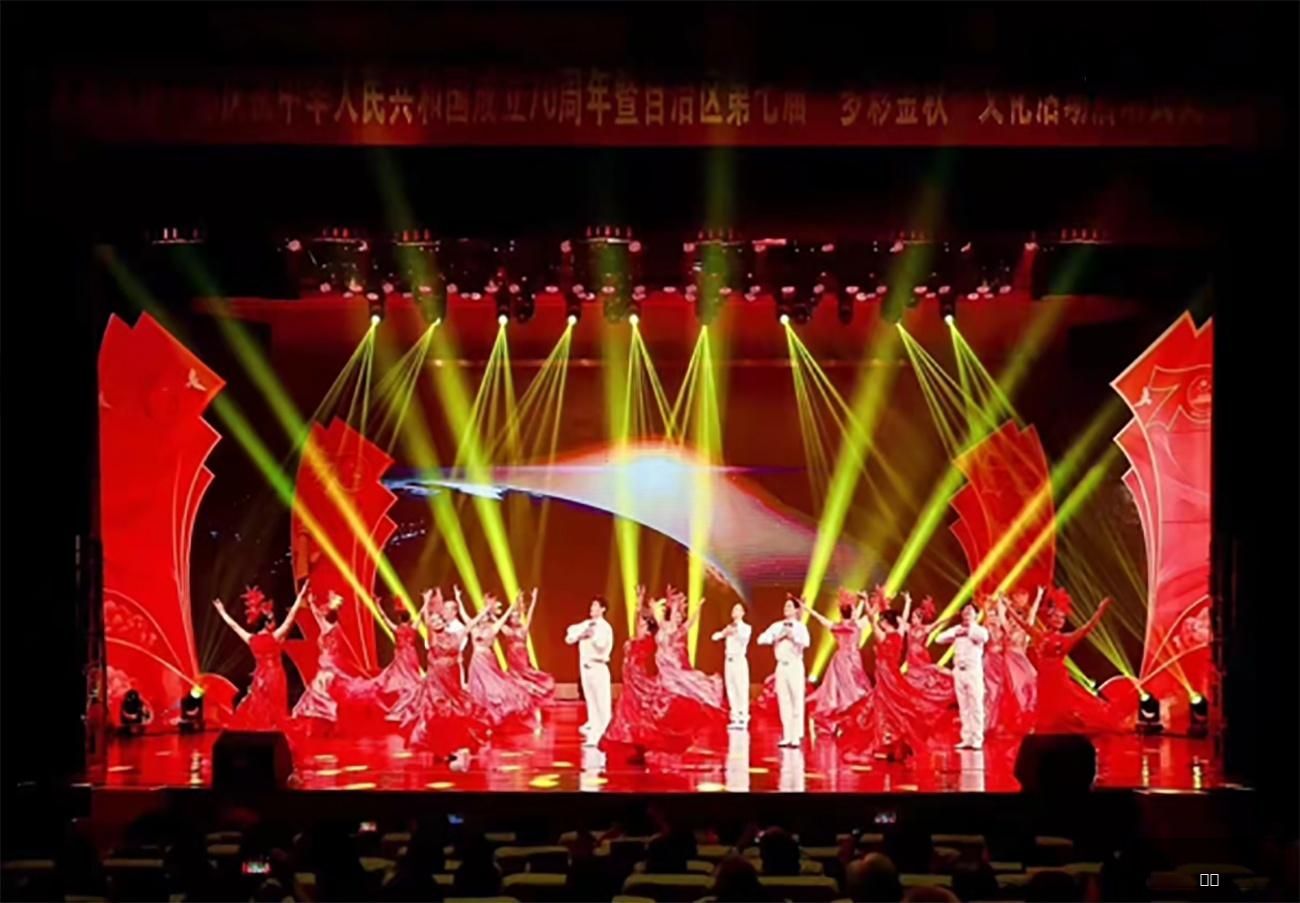

小礼堂舞台灯光布局(平面图)

舞台幕布与机械系统

1、舞台幕布的分类

1.大幕

大幕在台门口内,是舞台的门户,也是舞台的主要幕布.它主要用于演出开始和结束的启闭,有时也用作场幕使用

2.二道幕

二道幕起装饰和分割演区的作用.二道幕布起装饰和分割演区的作用

3.三道幕

三道幕起装饰和分割演区的作用,由三道幕组成

二,三道幕是用于各种形式的独唱,演唱,独奏等,在各种戏剧,戏曲的片段中,利用二,三道幕的启闭更换布景和道具

4.前沿幕

檐幕是大幕前上台口的横幕,用它作舞台上檐的假台口,挡住观众对舞台上空的视线,它与大幕形成配套,因而衬托了大幕的美观

5.横侧暮横侧幕是舞台两侧和上空的幕布,它起到掩盖观众对舞台侧和上空的视线,是为观众对舞台美感设计的,同时增强了观众对舞的立体感.类型有升降式,固定式,实物陈列等,

6.纱幕

纱幕是舞台艺术用幕,常用于舞蹈和特殊效果,提高舞台立体感.无缝纱幕采用进口无缝纱幕。

舞台幕布系统

舞台幕布与机械系统布局图

舞台机械系统

1、舞台大幕、背景幕布对开拉幕机、舞台灯光电动升降系统

舞台幕布与机械系统
